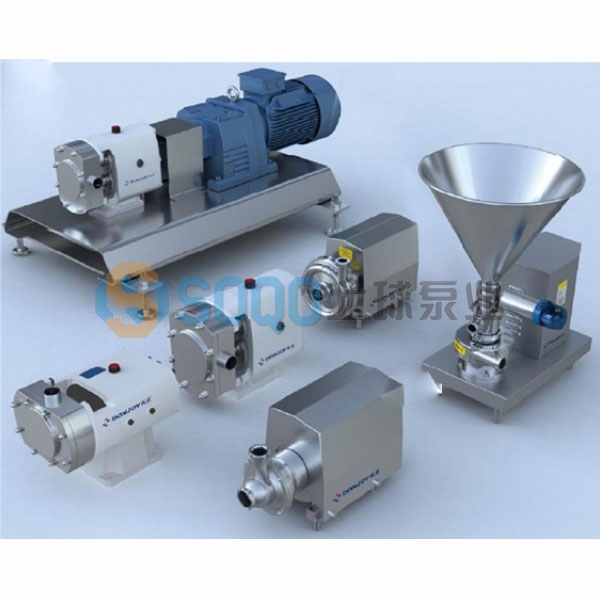

LQ3A型衛生級料斗式轉子泵，制造標準分為食品級、化工級、日用品型、特種型等四大系列，產品的核心部件和密封裝置，根據介質的不同特性，采用不同的材質和不同的密封形式，以滿足各種物料的需要。
根據客戶要求：
1、泵型可為特殊物料在進口處定做料斗，保持進料的通暢性，從而達到進料、出料無壓力、 泵的效率高、使用壽命更長，徹底絕對客戶的難題。
2、進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭
3．泵體可定做耐高溫型，保溫型，水冷卻型

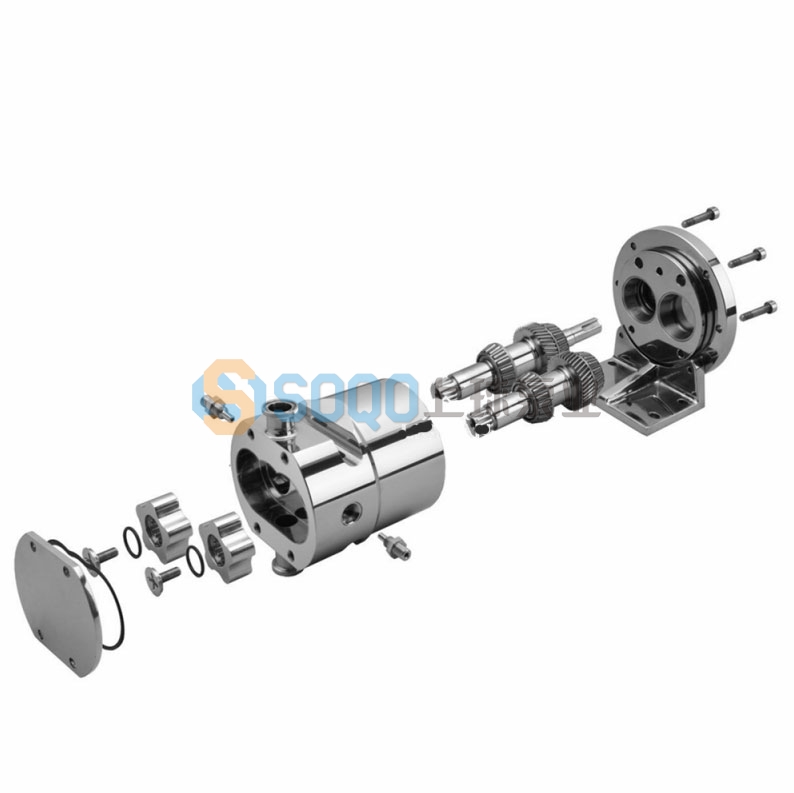

轉子泵又稱膠體泵,三葉泵,鞋底泵等。依靠兩同步反向轉動的轉子(齒數為2-4)在旋轉過程中于進口處產生吸力(真空度)，從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質; 到位置b時，B室中封閉了部分介質; 到位置c時，A室中也封閉了介質; 到位置d時，A、B室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質(物料)即被源源不斷地輸送出,
LQ3A型衛生級轉子泵主要用于輸送高粘度及含有顆粒且不能破壞的介質
a) 凡與介質（物料）接觸部位，均采用優質不銹鋼制造（材質 SUS304、AISI316L）完全符合衛生標準。
b) 適合輸送各種高粘度、濃度及任何含顆粒的介質（物料）。
c) 雙密封型，保證介質無泄露
d) 連續輸送無脈沖，轉子和轉子之間絕無接觸，經其輸送的物料保持原有品質不變，不起任何理性反應或破壞介質本身
e) 設計新穎、安裝維護簡單容易，拆洗方便，保證機器內部和生產衛生清潔
長期使用少磨損，運行平穩，噪聲低，效率高，使用壽命長
LQ3A型衛生級齒輪定速轉子泵主要致力于輸送高粘度或不能破損的介質如：
食 品：番茄醬、土豆泥、花生醬、酸牛奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、果汁飲料、蔬菜糊、果醬、果凍、月餅餡、面包糕點、肉糜、碎肉、食用油、糖果、巧克力等。
制 藥：各型藥丸糊、浸膏、乳化劑、止咳糖漿、膏狀藥劑、生物制品、魚肝油、花粉、蜂皇漿等。
日 化：洗發液、洗手液、牙膏、化妝品、肥皂等
化 工：脂肪、溶劑、樹脂及聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油催化劑、乳化瀝青、膠粘劑、洗滌劑、塑料、炸藥、玻璃鋼、皮革等。
建 筑：各種涂料。包括內外墻涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工業：塑料工業、紡織工業、造紙工業、煤炭浮選劑、納米材料、生物化工等行業。
|
產品型號 |
每百轉排量 |
建議調速范圍 |
對應流量 |
電機功率 |
進、出口管徑 |
|
（L） |
(rpm) |
（L/H） |
（Kw） |
（mm） |
|
LQ3A-3 |
3 |
200-500 |
300-800 |
0.55 |
Ø25×1.5 |
|
LQ3A-6 |
6 |
650-1600 |
0.75 |
Ø25×1.5 |
|
LQ3A-8 |
8 |
850-2160 |
1.5 |
Ø25×1.5 |
|
LQ3A-12 |
12 |
1300-3200 |
2.2 |
Ø38×1.5 |
|
LQ3A-20 |
20 |
2100-5400 |
3 |
Ø38×1.5 |
|
LQ3A-30 |
30 |
200-400 |
3200-6400 |
4 |
Ø42×1.5 |
|
LQ3A-36 |
36 |
3800-7600 |
4 |
Ø42×1.5 |
|
LQ3A-52 |
52 |
5600-11000 |
5.5 |
Ø51×1.5 |
|
LQ3A-66 |
66 |
7100-14000 |
7.5 |
Ø63.5×2 |
|
LQ3A-78 |
78 |
9000-18000 |
7.5 |
Ø63.5×2 |
|
LQ3A-100 |
100 |
1100-22000 |
11 |
Ø76×2 |
|
LQ3A-135 |
135 |
15000-30000 |
15 |
Ø89×2 |
|
LQ3A-160 |
160 |
17000-35000 |
18.5 |
Ø89×2 |
|
LQ3A-200 |
200 |
20000-43000 |
22 |
Ø100×2 |
|

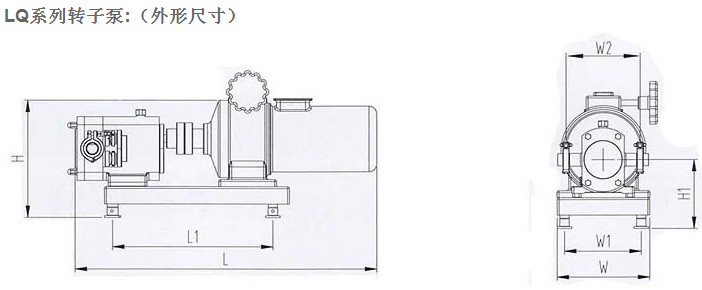

產品型號 |
R |
L |
H |
H 1 |
W |
W 1 |
|
LQ3A-6 |
Ø50.5 |
780 |
390 |
170 |
190 |
240 |
|
LQ3A-8 |
Ø50.5 |
850 |
400 |
170 |
190 |
280 |
|
LQ3A-12 |
Ø50.5 |
980 |
450 |
185 |
220 |
330 |
|
LQ3A-20 |
Ø50.5 |
1000 |
450 |
190 |
250 |
330 |
|
LQ3A-30 |
Ø63.5 |
1050 |
480 |
220 |
270 |
350 |
|
LQ3A-36 |
Ø63.5 |
1100 |
490 |
220 |
270 |
360 |
|
LQ3A-52 |
Ø77.5 |
1250 |
580 |
260 |
270 |
480 |
|
LQ3A-66 |
Ø77.5 |
1250 |
600 |
260 |
270 |
480 |
|
LQ3A-78 |
Ø77.5 |
1270 |
600 |
295 |
370 |
480 |
|
LQ3A-100 |
Ø91 |
1320 |
670 |
295 |
370 |
480 |
|
LQ3A-135 |
Ø106 |
1500 |
670 |
295 |
370 |
480 |
|
LQ3A-160 |
Ø106 |
1600 |
700 |
310 |
380 |
500 |
|
LQ3A-200 |
Ø119 |
1650 |
700 |
310 |
380 |
500 |
注：
本表中標的單位為mm，表內接口尺寸是按常采用卡箍快裝式連接端頭直徑尺寸為準
