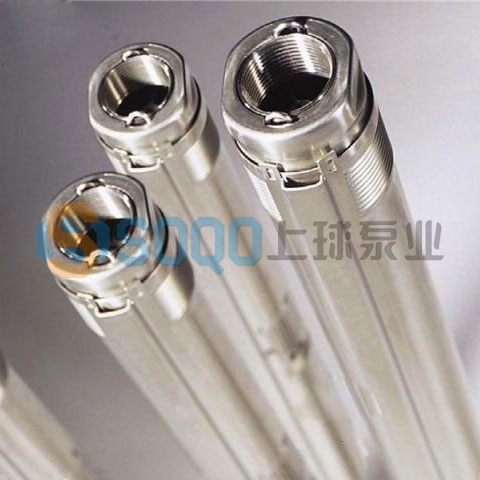

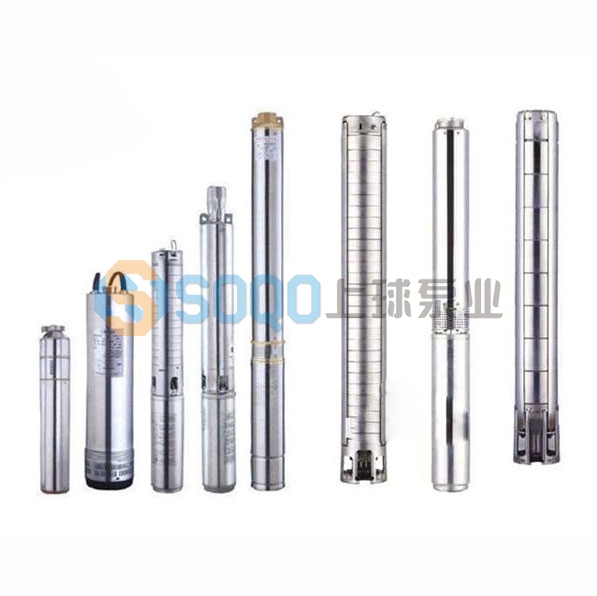

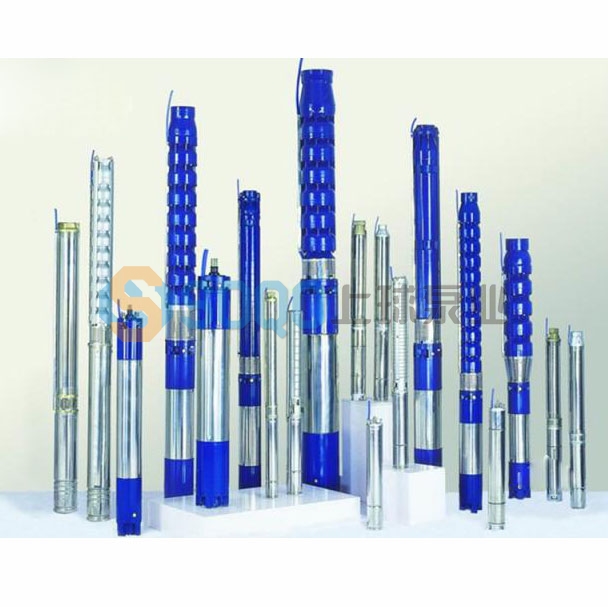

QJ型不銹鋼多級深井泵
應用領域：
食品、制藥、日化、化工、建筑等。
獲取技術支持及詳細說明書：
Q Q：1972225598
MAIL：soqocn@sohu.com
電 話：021-62882166
全國免費電話：
400-000-3927
- 產品介紹
- 產品原理
- 產品特點
- 應用領域
- 技術參數
- 安裝尺寸
QJ型不銹鋼深井泵是引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的水浸式不銹鋼潛水電機，對水質絕對無污染，是當前國內外深井泵之精品。選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。

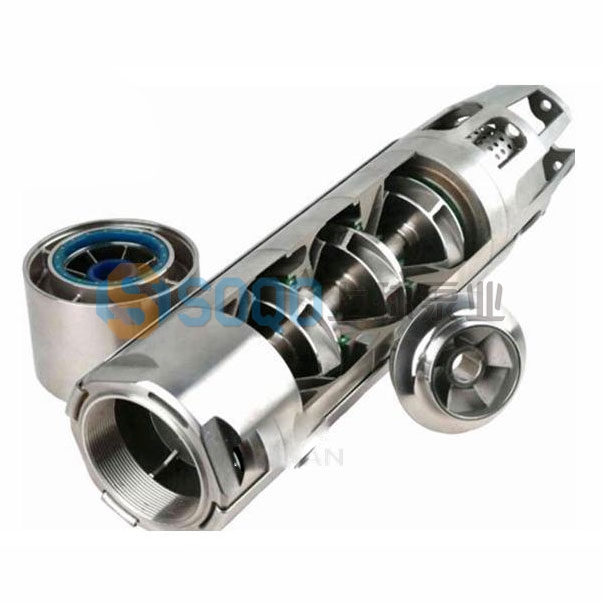

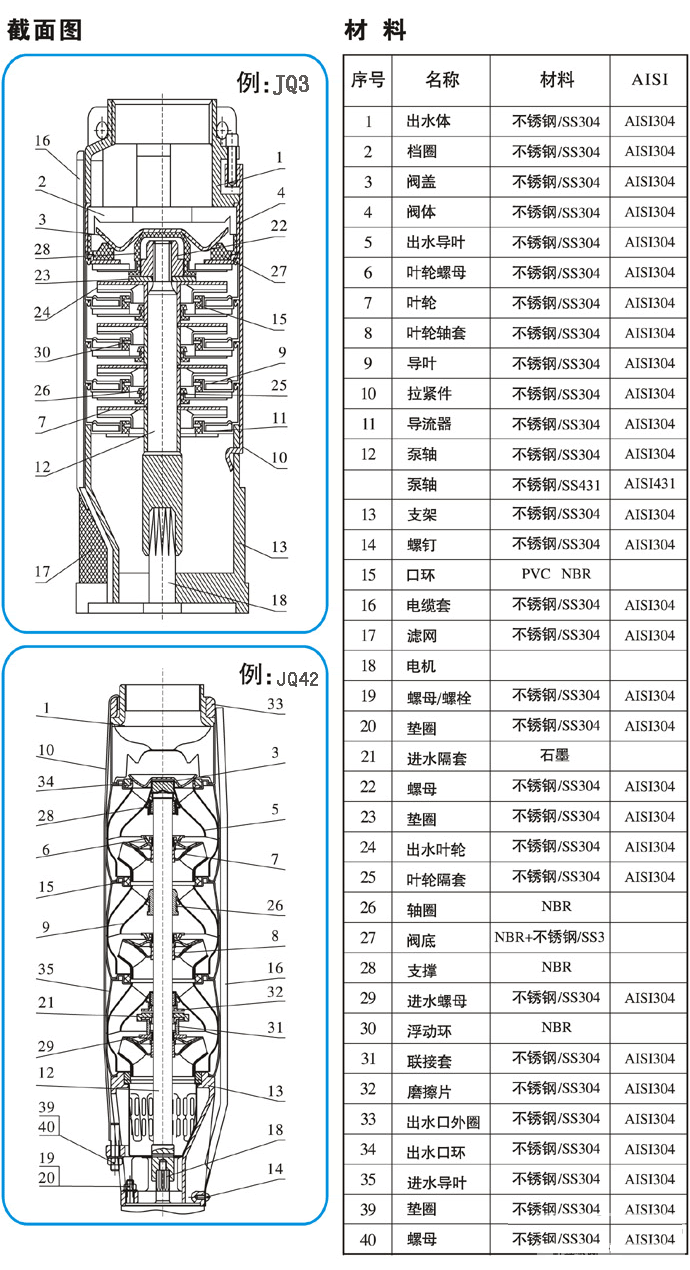

1、QJ型不銹鋼深井泵由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的 壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。
1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
4、結構簡單，節省原材料，管理得當與使用壽命有直接的關系。
QJ型不銹鋼深井泵電機與水泵直聯一體潛入水中工作的提水機具，它適用于清潔水、軟化水的循環和增壓。采用304不銹鋼制成，在輸送含有少量的氯化物的冷水時，耐腐蝕性較好。亦適用于微堿水、脫礦物質水、316不銹鋼和氟橡膠制成的泵適用于腐蝕性較強的液體。從深井撮地下水、也可用 于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工、鐵路、礦山、工地供排水使用。
|
1. 型 號 |
揚程 |
流量(m3/h) |
電機功率(KW) |
轉速(r/min) |
|
100QJ1-6 |
30 |
1 |
0.37 |
2850 |
|
100QJ 1-9 |
46 |
1 |
0.37 |
2850 |
|
100QJ 1-13 |
67 |
1 |
0.55 |
2850 |
|
100QJ 1-17 |
87 |
1 |
0.75 |
2850 |
|
100QJ 1-21 |
108 |
1 |
1.1 |
2850 |
|
100QJ 1-25 |
129 |
1 |
1.1 |
2850 |
|
100QJ 1-28 |
145 |
1 |
1.5 |
2850 |
|
100QJ 1-32 |
165 |
1 |
1.5 |
2850 |
|
100QJ 1-36 |
186 |
1 |
1.5 |
2850 |
|
100QJ 1-39 |
202 |
1 |
2.2 |
2850 |
|
100QJ 1-42 |
217 |
1 |
2.2 |
2850 |
|
100QJ 1-46 |
238 |
1 |
2.2 |
2850 |
|
100QJ 1-50 |
260 |
1 |
2.2 |
2850 |
|
100QJ 3-6 |
24 |
3 |
0.37 |
2850 |
|
100QJ 3-9 |
36 |
3 |
0.55 |
2850 |
|
100QJ 3-12 |
49 |
3 |
0.75 |
2850 |
|
100QJ 3-15 |
61 |
3 |
1.1 |
2850 |
|
100QJ 3-18 |
74 |
3 |
1.1 |
2850 |
|
100QJ 3-22 |
91 |
3 |
1.5 |
2850 |
|
100QJ 3-27 |
111 |
3 |
2.2 |
2850 |
|
100QJ 3-32 |
131 |
3 |
2.2 |
2850 |
|
100QJ 3-38 |
157 |
3 |
3 |
2850 |
|
100QJ 3-43 |
178 |
3 |
3 |
2850 |
|
100QJ 5-4 |
15 |
5 |
0.37 |
2850 |
|
100QJ 5-6 |
22 |
5 |
0.55 |
2850 |
|
100QJ 5-8 |
30 |
5 |
0.75 |
2850 |
|
100QJ 5-12 |
45 |
5 |
1.1 |
2850 |
|
100QJ 5-17 |
64 |
5 |
1.5 |
2850 |
|
100QJ 5-21 |
79 |
5 |
2.2 |
2850 |
|
100QJ 5-25 |
94 |
5 |
2.2 |
2850 |
|
100QJ 5-29 |
108 |
5 |
3 |
2850 |
|
100QJ 5-33 |
123 |
5 |
3 |
2850 |
|
100QJ 5-38 |
142 |
5 |
4 |
2850 |
|
100QJ 5-43 |
161 |
5 |
4 |
2850 |
|
100QJ 8-5 |
19 |
8 |
0.75 |
2850 |
|
100QJ 8-7 |
27 |
8 |
1.1 |
2850 |
|
100QJ 8-10 |
39 |
8 |
1.5 |
2850 |
|
100QJ 8-12 |
47 |
8 |
2.2 |
2850 |
|
100QJ 8-15 |
59 |
8 |
2.2 |
2850 |
|
100QJ 8-18 |
71 |
8 |
3 |
2850 |
|
100QJ 8-21 |
83 |
8 |
4 |
2850 |
|
100QJ 8-25 |
99 |
8 |
4 |
2850 |
|
100QJ 8-30 |
119 |
8 |
5.5 |
2850 |
|
100QJ 8-37 |
147 |
8 |
5.5 |
2850 |
|
100QJ 8-44 |
174 |
8 |
7.5 |
2850 |
|
100QJ 8-50 |
198 |
8 |
7.5 |
2850 |
|
100QJ 12-5 |
25 |
12 |
1.5 |
2850 |
|
100QJ 12-7 |
35 |
12 |
2.2 |
2850 |
|
100QJ 12-10 |
50 |
12 |
3 |
2850 |
|
100QJ 12-13 |
66 |
12 |
4 |
2850 |
|
100QJ 12-15 |
76 |
12 |
5.5 |
2850 |
|
100QJ 12-18 |
91 |
12 |
5.5 |
2850 |
|
100QJ 12-21 |
106 |
12 |
7.5 |
2850 |
|
100QJ 12-25 |
126 |
12 |
7.5 |
2850 |
|
133QJ17-1 |
6.5 |
17 |
0.55 |
2850 |
|
133QJ 17-2 |
13.5 |
17 |
1.1 |
2850 |
|
133QJ 17-3 |
20.5 |
17 |
2.2 |
2850 |
|
133QJ 17-4 |
28 |
17 |
2.2 |
2850 |
|
133QJ 17-5 |
35 |
17 |
3 |
2850 |
|
133QJ 17-6 |
42 |
17 |
4 |
2850 |
|
133QJ 17-7 |
49 |
17 |
4 |
2850 |
|
133QJ 17-8 |
57 |
17 |
5.5 |
2850 |
|
133QJ 17-9 |
64 |
17 |
5.5 |
2850 |
|
133QJ 17-10 |
72 |
17 |
5.5 |
2850 |
|
133QJ 17-11 |
79 |
17 |
7.5 |
2850 |
|
133QJ 17-13 |
87 |
17 |
7.5 |
2850 |
|
133QJ 17-12 |
95 |
17 |
7.5 |
2850 |
|
133QJ 17-14 |
102 |
17 |
9.2 |
2850 |
|
133QJ 17-15 |
109 |
17 |
9.2 |
2850 |
|
133QJ 17-16 |
116 |
17 |
9.2 |
2850 |
|
133QJ 17-17 |
123 |
17 |
9.2 |
2850 |
|
133QJ 17-18 |
130 |
17 |
11 |
2850 |
|
133QJ 17-19 |
138 |
17 |
11 |
2850 |
|
133QJ 17-20 |
145 |
17 |
11 |
2850 |
|
133QJ 17-21 |
152 |
17 |
13 |
2850 |
|
133QJ 17-22 |
160 |
17 |
13 |
2850 |
|
133QJ 17-23 |
167 |
17 |
13 |
2850 |
|
133QJ 17-24 |
174 |
17 |
13 |
2850 |
|
133QJ 17-25 |
181 |
17 |
15 |
2850 |
|
133QJ 17-26 |
189 |
17 |
15 |
2850 |
|
133QJ 30-1 |
7.5 |
30 |
1.1 |
2850 |
|
133QJ 30-2 |
15 |
30 |
2.2 |
2850 |
|
133QJ 30-3 |
22 |
30 |
3 |
2850 |
|
133QJ 30-4 |
29 |
30 |
4 |
2850 |
|
133QJ 30-5 |
37 |
30 |
5.5 |
2850 |
|
133QJ 30-6 |
44 |
30 |
5.5 |
2850 |
|
133QJ 30-7 |
52 |
30 |
7.5 |
2850 |
|
133QJ 30-8 |
59 |
30 |
7.5 |
2850 |
|
133QJ 30-9 |
66 |
30 |
9.2 |
2850 |
|
133QJ 30-10 |
74 |
30 |
9.2 |
2850 |
|
133QJ 30-11 |
81 |
30 |
9.2 |
2850 |
|
133QJ 30-12 |
88 |
30 |
11 |
2850 |
|
133QJ 30-13 |
96 |
30 |
11 |
2850 |
|
133QJ 30-14 |
103 |
30 |
13 |
2850 |
|
133QJ 30-15 |
110 |
30 |
13 |
2850 |
|
133QJ 30-16 |
118 |
30 |
15 |
2850 |
|
133QJ 30-17 |
125 |
30 |
15 |
2850 |
|
133QJ 30-18 |
132 |
30 |
18.5 |
2850 |
|
133QJ 30-19 |
140 |
30 |
18.5 |
2850 |
|
133QJ 30-20 |
147 |
30 |
18.5 |
2850 |
|
133QJ 30-21 |
155 |
30 |
18.5 |
2850 |
|
133QJ 30-22 |
162 |
30 |
22 |
2850 |
|
133QJ 30-23 |
169 |
30 |
22 |
2850 |
|
133QJ 30-24 |
177 |
30 |
22 |
2850 |
|
133QJ 30-25 |
184 |
30 |
22 |
2850 |
|
150QJ 42-1 |
8.5 |
42 |
2.2 |
2850 |
|
150QJ 42-2 |
17 |
42 |
3 |
2850 |
|
150QJ 42-3 |
26.5 |
42 |
5.5 |
2850 |
|
150QJ 42-4 |
36 |
42 |
7.5 |
2850 |
|
150QJ 42-5 |
45 |
42 |
7.5 |
2850 |
|
150QJ 42-6 |
54 |
42 |
9.2 |
2850 |
|
150QJ 42-7 |
63 |
42 |
11 |
2850 |
|
150QJ 42-8 |
72 |
42 |
13 |
2850 |
|
150QJ 42-9 |
80 |
42 |
15 |
2850 |
|
150QJ 42-10 |
89 |
42 |
15 |
2850 |
|
150QJ 42-11 |
98 |
42 |
18.5 |
2850 |
|
150QJ 42-12 |
107 |
42 |
18.5 |
2850 |
|
150QJ 42-13 |
116 |
42 |
22 |
2850 |
|
150QJ 42-14 |
125 |
42 |
22 |
2850 |
|
150QJ 42-15 |
134 |
42 |
22 |
2850 |
|
150QJ 42-16 |
143 |
42 |
25 |
2850 |
|
150QJ 42-17 |
152 |
42 |
25 |
2850 |
|
150QJ 42-18 |
161 |
42 |
30 |
2850 |
|
150QJ 42-19 |
170 |
42 |
30 |
2850 |
|
150QJ 42-20 |
179 |
42 |
30 |
2850 |
|
150QJ 42-21 |
188 |
42 |
37 |
2850 |
|
150QJ 42-22 |
197 |
42 |
37 |
2850 |
|
150QJ 60-1 |
6 |
60 |
2.2 |
2850 |
|
150QJ 60-2-2 |
10.5 |
60 |
3 |
2850 |
|
150QJ 60-2 |
12.5 |
60 |
4 |
2850 |
|
150QJ 60-3 |
20 |
60 |
5.5 |
2850 |
|
150QJ 60-4 |
29 |
60 |
7.5 |
2850 |
|
150QJ 60-5 |
37 |
60 |
9.2 |
2850 |
|
150QJ 60-6 |
45 |
60 |
11 |
2850 |
|
150QJ 60-7 |
53 |
60 |
13 |
2850 |
|
150QJ 60-8-2 |
56 |
60 |
13 |
2850 |
|
150QJ 60-8 |
61 |
60 |
15 |
2850 |
|
150QJ 60-9-2 |
64 |
60 |
15 |
2850 |
|
150QJ 60-9 |
69 |
60 |
18.5 |
2850 |
|
150QJ 60-10 |
77 |
60 |
18.5 |
2850 |
|
150QJ 60-11 |
85 |
60 |
22 |
2850 |
|
150QJ 60-12 |
93 |
60 |
22 |
2850 |
|
150QJ 60-13 |
100 |
60 |
22 |
2850 |
|
150QJ 60-14 |
106 |
60 |
25 |
2850 |
|
150QJ 60-15 |
114 |
60 |
25 |
2850 |
|
150QJ 60-16 |
122 |
60 |
30 |
2850 |
|
150QJ 60-17 |
130 |
60 |
30 |
2850 |
|
150QJ 60-18 |
140 |
60 |
30 |
2850 |
|
150QJ 60-19 |
148 |
60 |
37 |
2850 |
|
150QJ 60-20 |
155 |
60 |
37 |
2850 |
|
150QJ 60-21 |
163 |
60 |
37 |
2850 |
故障原因及排除
|
故障現象 |
故障原因 |
解決方法 |
|
電泵不啟動 |
電源斷電 |
查出斷電原因消除故障 |
|
電纜線斷裂 |
調換電纜線 |
|
電線電壓降過大 |
必須使用較粗的電纜線 |
|
過載保護器失效 |
調換過載保護器 |
|
定子繞組故障 |
重新修理 |
|
離心開關接觸不良簧片變形 |
擦凈觸點、增強觸點壓力 |
|
熱保護器起跳自動斷電，過一段時間后又自動接通電路 |
電源打壓過低 |
調整電壓到標準值 |
|
葉輪卡住或堵塞 |
調整葉輪間隙或清除污物 |
|
定轉子卡住 |
檢查軸承狀況及止口安裝 |
|
長期超載工作流量過大 |
調整到額定點工作 |
|
流量、揚程下降或不出水 |
濾水網堵塞 |
清除贓物 |
|
轉速降低 |
檢查電源、電壓及頻率 |
|
水位太低電泵露出水面 |
重新安裝電泵、調整水位 |
|
葉輪與葉輪上蓋、渦殼、間隙過大 |
調整間隙或更換葉輪 |
|
出水管、渦殼漏水 |
檢查渦殼墊片，緊固螺栓及粘結處 |
|
葉輪損壞 |
調換 |
