JYDR型液壓隔膜計量泵

應用領域：

食品、制藥、日化、化工、建筑等。

獲取技術支持及詳細說明書：

Q Q：1972225598

MAIL：soqocn@sohu.com

電話：021-62882166

全國免費電話：
400-000-3927

產品介紹
產品原理
產品特點
應用領域
技術參數

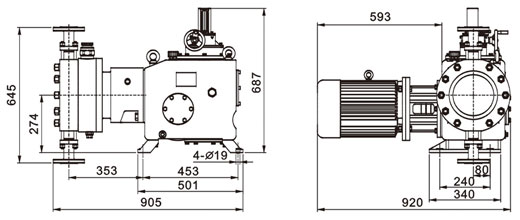

安裝尺寸

JYDR液壓隔膜式式計量泵，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。

流量范圍: 0-4900 L/H
壓力范圍: 0-50MPA
功率：7.5KW ,5.5KW, 380V /400V,50Hz / 60Hz
驅動系統: 三相標準電機或防爆電機
流量控制: 手動控制或自動控制,
防護等級: IP55,IP54

型號MODEL	流量（L/H）	壓力Mpa	柱塞直徑（mm）	行程（mm）	泵速（mm）	電機功率（kw）	進出口徑（DN）	重量（kg）
JYDR□/50	90	50	20	60	96/144	7.5	15	350
JYDR□/28	90	28	20			5.5
JYDR□/32	150	32	25			7.5
JYDR□/18	150	18	25			5.5
JYDR□/20	250	20	32			7.5	20	370
JYDR□/11	250	11	32			5.5
JYDR□/15	320	15	36			7.5
JYDR□/8.5	320	8.5	36			5.5
JYDR□/12	400	12	40			7.5
JYDR□/6.5	400	6.5	40			5.5
JYDR□/10	500	10	45			7.5
JYDR□/5.2	500	5.2	45			5.5
JYDR□/8.0	650	8	50			7.5	25	395
JYDR□/4.5	650	4.5	50			5.5
JYDR□/6.5	790	6.5	55			7.5
JYDR□/3.6	790	3.6	55			5.5
JYDR□/5.5	940	5.5	60			7.5
JYDR□/3.1	940	3.1	60			5.5
JYDR□/4.6	1100	4.6	65			7.5
JYDR□/2.6	1100	2.6	65			5.5
JYDR□/4.0	1300	4	70			7.5	32	420
JYDR□/2.3	1300	2.3	70			5.5
JYDR□/3.5	1500	3.5	75			7.5
JYDR□/2.0	1500	2	75			5.5
JYDR□/3.0	1700	3	80			7.5
JYDR□/1.6	1700	1.6	80			5.5
JYDR□/2.8	1920	2.8	85			7.5
JYDR□/1.5	1920	1.5	85			5.5
JYDR□/2.4	2150	2.4	90			7.5	40	450
JYDR□/1.3	2150	1.3	90			5.5
JYDR□/2.2	2400	2.2	95			7.5
JYDR□/1.2	2400	1.2	95			5.5
JYDR□/2.0	2650	2	100			7.5
JYDR□/1.1	2650	1.1	100			5.5
JYDR□/1.6	3200	1.6	110			7.5
JYDR□/0.9	3200	0.9	110			5.5
JYZR□/1.0	4000	1	100		7.5
JYZR□/0.9	4000	0.9	110		7.5

序號	故障特征	故障原因	排除方法
1	完全不排液	1. 吸入高度太高 2. 吸入管道阻塞 3. 吸入管道漏氣	1. 降低安裝高度 2. 清洗疏通吸入管道 3. 壓緊或更換密封墊片
2	排液量不夠	1. 吸入管道局部阻塞 2. 吸入或排出閥內有異物卡阻 3. 泵閥磨損關閉不嚴 4. 轉速不足	1. 疏通吸入管道 2. 清洗吸排閥 3. 修理或更換閥件 4. 檢查電機和電壓
3	排出壓力不穩定	1. 吸入或排出閥內有雜物卡阻或漏氣 2. 管道未設置背壓閥	1. 清除吸、排閥內的雜質擰緊螺絲消除漏氣 2. 增設背壓閥
4	計量精度不夠	1. 柱塞密封填料漏液 2. 吸入或排出閥磨損 3. 電機轉速不穩定 4. 調節手輪移位	1. 調整或更換密封填料 2. 更換吸排閥 3. 穩定電源頻率和電壓 4. 校準并固定
5	運轉中有沖擊聲	1. 轉動零件松動或嚴重磨損 2. 吸入高度過高 3. 吸入管道漏氣 4. 介質中有空氣 5. 吸入管徑太少 6. 排出壓力過高	1. 擰緊有關螺絲或更換新零件 2. 降低安裝高度 3. 壓緊吸入法蘭或螺母 4. 排除介質中的空氣 5. 增大吸入管徑 6. 降低壓力
