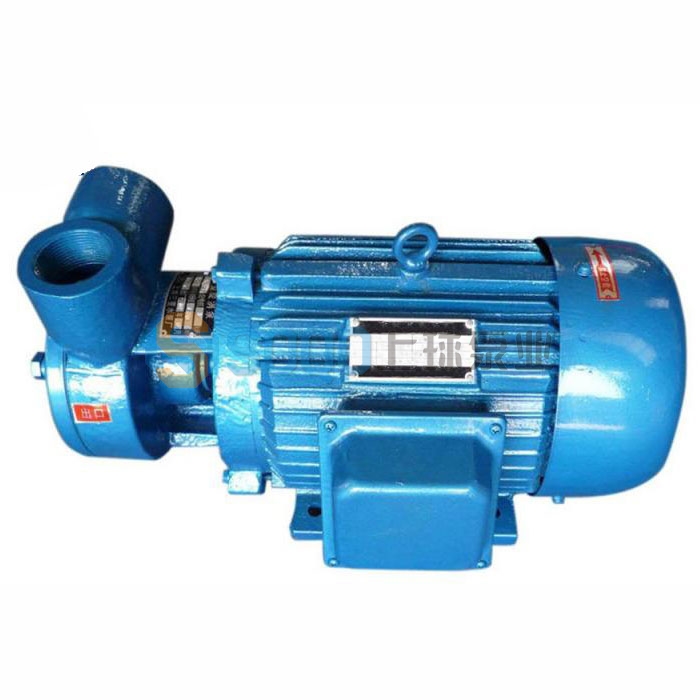

W型單級直連旋渦泵
應用領域：
食品、制藥、日化、化工、建筑等。
獲取技術支持及詳細說明書：
Q Q：1972225598
MAIL：soqocn@sohu.com
電 話：021-62882166
全國免費電話：
400-000-3927
- 產品介紹
- 產品原理
- 產品特點
- 應用領域
- 技術參數
- 安裝尺寸
W型單級直連旋渦泵是供吸送清水或物理化學性質類似于水的液體之用，使用液溫不超過60，常用于鍋爐給不的配套，在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、農業遠程噴灌等部門等都有廣泛的應用
W型單級直連旋渦泵內液體隨葉輪一起回轉時產生一定的離心力，向外甩入泵殼中的環形流道，并在流道形狀的限制下被迫回流，重新自葉片根部進入后面的另一葉道。因此，液體在葉片與環形流道之間的運動跡線，對靜止的泵殼來說是一種前進的螺旋線；而對于轉動的葉輪來說則是一種后退的螺旋線。W型單級直連旋渦泵即因液體的這種旋渦運動而得名。如汽油、煤油、酒精等，可用作小型蒸汽鍋爐補水、化工、制藥、高樓供水等用途。過流部件還有不銹鋼等材質可用來輸送酸、堿類有腐蝕性的液體。輸送介質溫度為-20~+80度。從結構可分為;單級、雙級、多級；直聯形式等。W型單級直連旋渦泵依靠重要的優勢和特點在行業中使用，在不同的方面中產生重要的趨勢和發展。
W型單級直連旋渦泵靠旋轉葉輪對液體的作用力，在液體運動方向上給液體以沖量來傳遞動能以實現輸送液體的泵。旋渦泵依靠重要的能量和方式使用和輸送，達到良好的輸送效果，滿足市場行業中的規劃和性能需求，葉輪為一等厚圓盤，在它外緣的兩側有很多徑向小葉片。在與葉片相應部位的泵殼上有一等截面的環形流道，整個流道被一個隔舌分成為吸、排兩方，分別與泵的吸、排管路相聯。液體能連續多次進入葉片之間獲取能量，直到最后從排出口排出。旋渦泵的工作有些像多級離心泵，但旋渦泵沒有像離心泵蝸殼或導葉那樣的能量轉換裝置。W型單級直連旋渦泵主要是通過多次連續作功的方式把能量傳遞給液體，所以能產生較高的壓力。在能量傳遞過程中，由于液體的多次撞擊，能量損失較大，泵的效率較低，一般為20～50％。
W型單級直連旋渦泵只適用于要求小流量（1～40米3／時）、較高揚程（可達250米）的場合，如消防泵、飛機加油車上的汽油泵、小鍋爐給水泵等。旋渦泵可以輸送高揮發性和含有氣體的液體，但不應用來輸送粘度大于7帕·秒的較稠液體和含有固體顆粒的不潔凈液體。旋渦泵的特點流量小，揚程高，具有自吸功能，可用來輸送粘度小于5度E的無固體顆粒及其類似于水的液體
旋渦泵是供吸送清水或物理化學性質類似于水的液體之用，使用液溫不超過60，旋渦泵常用于鍋爐給不的配套，在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、農業遠程噴灌等部門等都有廣泛的應用
|
1. 型 號 |
流量
(m3/h) |
揚程
(m) |
電壓
v |
轉速
(r/min) |
功率
(Kw) |
|
4分W-1.25-80( 單級 ) |
1.25 |
80 |
220/380 |
2900 |
0.75 |
|
6分W-1.14-100( 單級 ) |
1.14 |
100 |
380 |
2900 |
1.5 |
|
1W2.4-10.5( 單級 ) |
2.4 |
105 |
380 |
2900 |
3 |
|
1W2.5-12( 單級 ) |
2.5 |
120 |
380 |
2900 |
3 |
|
泵型號與電機型號 |

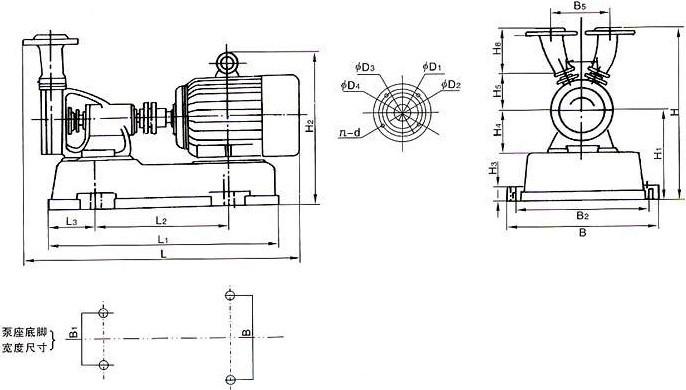

外型及安裝尺寸 |
|
