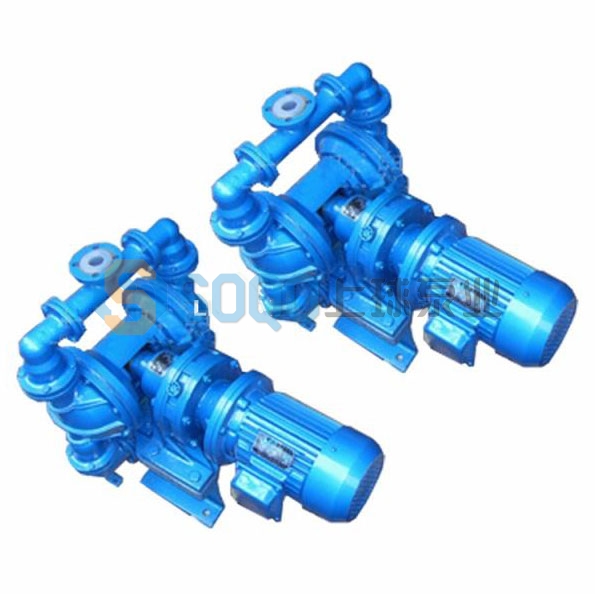

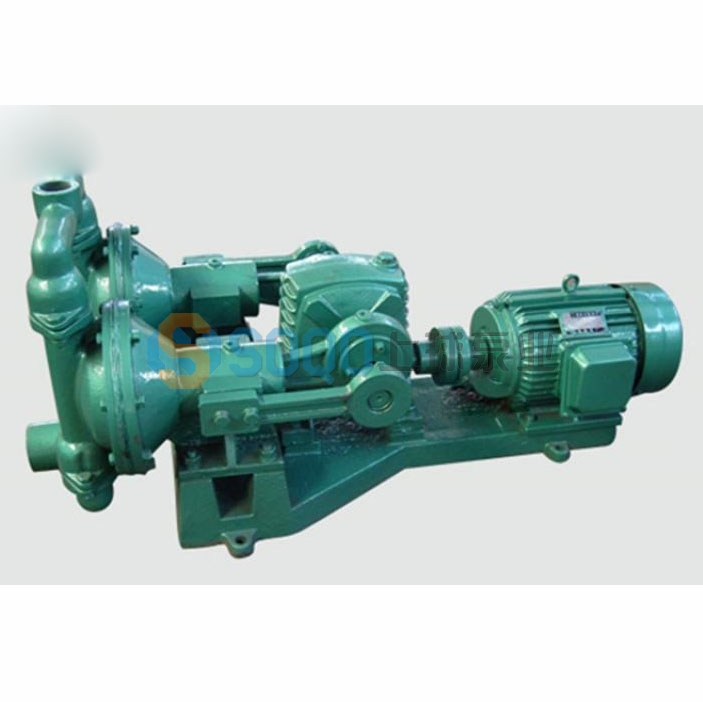

上球公司生產的DBY系列電動隔膜泵是一種新型泵，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。
根據客戶的使用介質需求選擇不同的泵體和易損件材質，以保證泵的使用壽命更長
根據使用工況需求可以選配普通電機、防爆電機、減速電機、電磁調速電機
流動寬敞，通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏；且泵本身無軸封
使用壽命更長,結構簡單、易損件少，該泵結構簡單，安裝、維修方便
【DBY型電動隔膜泵】注意事項：
1.泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
2.應及時加油，保持潤滑系統正常運轉。
3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
泵吸油漆、樹膠、顏料。
粘合劑和膠水、全部種類可用泵吸取。
各種瓦、瓷、磚器及陶器釉漿。
油井鉆好后，用泵吸沉積物及灌漿。
泵吸各種乳劑和填料。
泵吸各種污水。
用泵為油輪，駁船清倉吸取倉內污水。
啤酒花及發酵粉稀漿、糖漿、糖密。
泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
各種橡膠漿。
各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
各種劇毒、易燃、易揮發液體。
各種強酸、強堿、強腐蝕液體。
各種高溫液體最高可耐150℃。
作為各種固液分離設備的前級送壓裝置。
|
型 號
|
流量（m3/h）
|
揚程（m）
|
吸程（m）
|
最大允許通過顆粒直徑（mm）
|
使用溫度℃
|
轉速（r/min）
|
電機功率（KW）
|
|
鑄鐵
|
不銹鋼
|
|
DBY-10
|
0.5
|
30
|
3
|
1
|
90
|
150
|
1450
|
0.37
|
|
DBY-15
|
0.75
|
30
|
3
|
1
|
90
|
150
|
1450
|
0.5
|
|
DBY-25
|
3.5
|
30
|
3
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-40
|
4.5
|
30
|
3
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-50
|
6.5
|
30
|
3
|
3
|
90
|
150
|
1450
|
2.2
|
|
DBY-65
|
8
|
30
|
3
|
4.5
|
90
|
150
|
1450
|
2.2
|
|
DBY-80
|
16
|
30
|
3
|
8
|
90
|
150
|
1450
|
4
|
|
DBY-100
|
20
|
30
|
3
|
8
|
90
|
150
|
1450
|
5.5
|
|

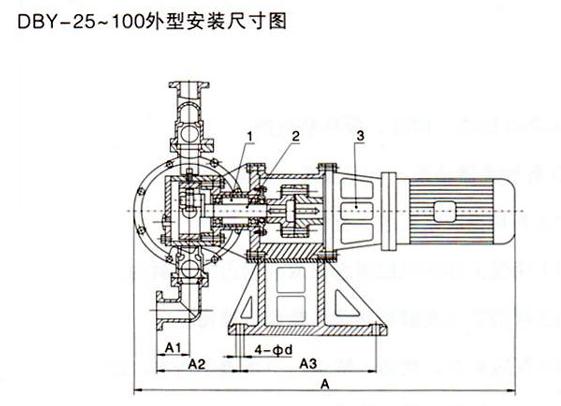

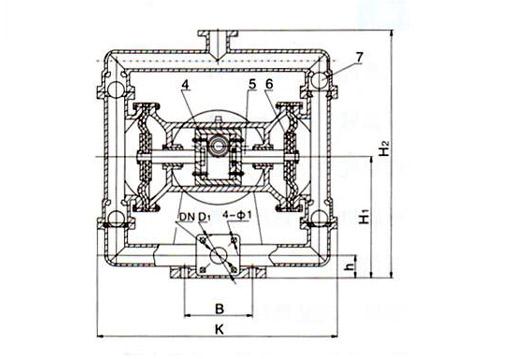

型號
|
A
|
A1
|
A2
|
A3
|
B
|
K
|
DN
|
D1
|
Φ1
|
Φd
|
h
|
H1
|
H2
|
|
DBY-25
|
900
|
75
|
160
|
300
|
180
|
550
|
25
|
75
|
11
|
17.5
|
110
|
315
|
620
|
|
DBY-40
|
900
|
75
|
160
|
300
|
180
|
550
|
40
|
100
|
14
|
17.5
|
110
|
315
|
620
|
|
DBY-50
|
960
|
140
|
250
|
370
|
240
|
550
|
50
|
110
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-65
|
960
|
140
|
250
|
370
|
240
|
550
|
65
|
130
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-80
|
900
|
110
|
0
|
700
|
390
|
800
|
80
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
|
DBY-100
|
900
|
110
|
0
|
700
|
390
|
800
|
100
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
